توضیحات
پنل خورشیدی دو رو N-Type – ۷۰۰ تا ۷۱۵ وات

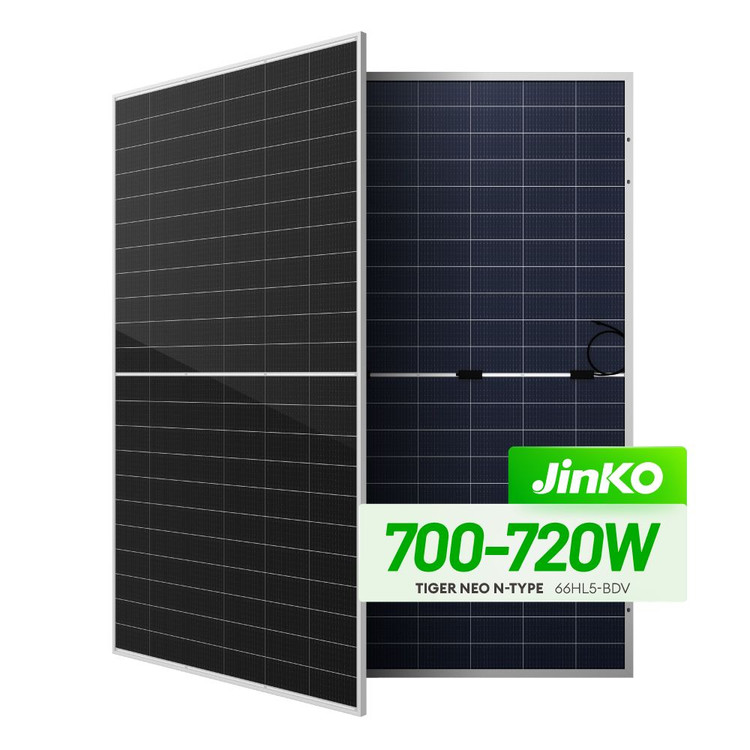

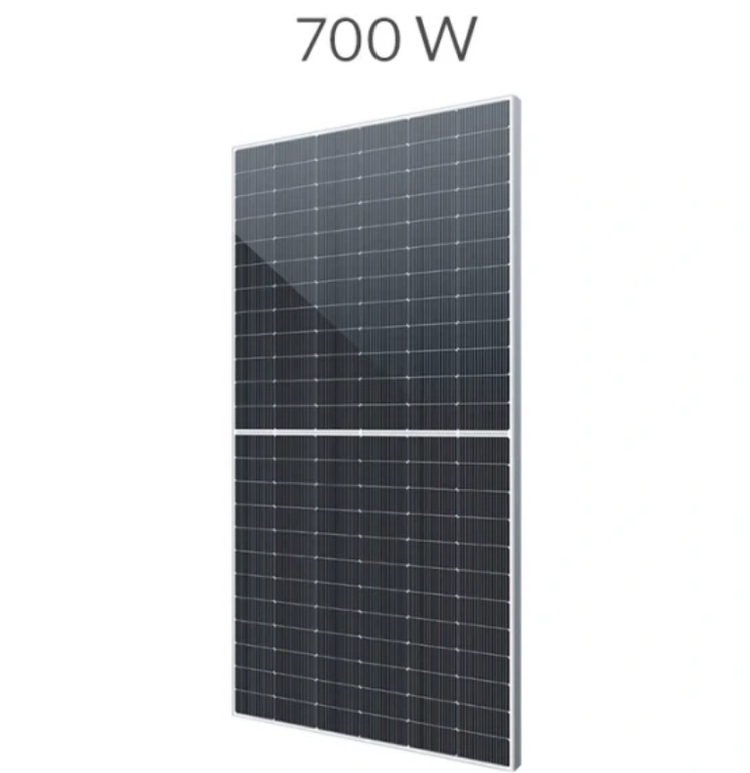

پنل خورشیدی JinkoSolar JKM700-715N-66HL5-BDV
ماژول بایفیسال دو شیشهای با فناوری HOT 3.0، راندمان ۲۳.۰۲٪ و گارانتی ۳۰ ساله
پنل خورشیدی N-Type با فناوری HOT 3.0 و تولید دو طرفه برق
- قدرت ۷۰۰ تا ۷۱۵ وات (STC)
- قدرت بایفیسال ۷۷۳ تا ۷۹۰ وات (BNPI)
- سلول N-Type مونوکریستالین ۱۳۲ عدد
- راندمان ماژول تا ۲۳.۰۲٪
- ولتاژ سیستم ۱۵۰۰ ولت DC
- ضریب بایفیسال ۸۰±۵٪
715 Wp
حداکثر قدرت
23.02 %
راندمان ماژول
1500 V
ولتاژ سیستم
37.5 kg
وزن
چرا پنل خورشیدی JinkoSolar Tiger Neo؟
فناوری HOT 3.0
سلولهای N-Type با فناوری اختصاصی HOT 3.0 جینکوسولار، با کاهش باز ترکیب بور، پایداری حرارتی فوقالعاده و استهلاک کمتر. تضمینکننده عملکرد پایدار در تمامی شرایط آبوهوایی با بالاترین قابلیت اطمینان در کلاس خود.
شیشه دو طرفه (Dual Glass)
شیشه جلوی ۲.۰ میلیمتر با پوشش ضد انعکاس و شیشه عقب ۲.۰ میلیمتر مقاوم حرارتی. ساختار دو شیشهای مقاومت بالایی در برابر رطوبت، بار برفی و ضربه دارد و عمر مفید پنل را به طور قابل توجهی افزایش میدهد.
گارانتی ۳۰ ساله
گارانتی خطی قدرت ۳۰ ساله با حداکثر تخریب سالانه تنها ۰.۲۹٪. ضمانت ۳۰ ساله محصول و ۳۰ ساله عملکرد خطی که نشاندهنده اعتماد جینکوسولار به کیفیت و دوام پنلهای سری Tiger Neo است.
راندمان ۲۳.۰۲٪
راندمان ماژول تا ۲۳.۰۲ درصد در شرایط استاندارد STC، یکی از بالاترین راندمانها در بازار جهانی. سلولهای ۱۳۲ عددی (۶۶×۲) با برش نیمه و تکنولوژی MBB برای حداکثر جذب نور و بهرهوری انرژی.
ضریب بایفیسال ۸۰٪
تولید قدرت دو طرفه با ضریب بایفیسال Pmax: ۸۰±۵٪ به معنای افزایش قابل توجه تولید انرژی در مقایسه با پنلهای تکرو. بازتاب نور از سطح زیرین باعث افزایش تا ۱۰٪ تولید سالانه و کاهش LCOE میشود.
گواهینامههای بینالمللی
دارای گواهینامه IEC61215:2021 و IEC61730:2023 و استانداردهای ISO9001:2015، ISO14001:2015 و ISO45001:2018. تایید شده برای تحمل بار استاتیکی ۵۴۰۰ پاسکال جلو و ۲۴۰۰ پاسکال عقب با کلاس حفاظت آتش C.
فناوری و دوام
I
فناوری N-Type HOT 3.0
سلولهای N-Type مونوکریستالین با فناوری HOT 3.0 جینکوسولار از باز ترکیب بور کمتری برخوردار هستند که باعث تخریب حرارتی کمتر و پایداری بلندمدت بالاتر میشود. این فناوری ضریب دمای Pmax را به حداقل ۰.۲۹٪ بر سلسیوس رسانده است.
II
مقاومت مکانیکی فوقالعاده
تحمل بار استاتیکی حداکثر ۵۴۰۰ پاسکال در سمت جلو و ۲۴۰۰ پاسکال در سمت عقب. مناسب برای مناطق با بار برفی سنگین و وزش باد شدید. فریم آلومینیوم آندایز شده با مقاومت خوردگی بالا برای نصب در شرایط محیطی سخت.
III
محدوده دمای کاری گسترده
قابلیت عملکرد در محدوده دمایی ۴۰- تا ۷۰+ درجه سلسیوس. ضریب دمای کم Voc (۰.۲۵٪/°C) و Isc (۰.۰۴۵٪/°C) تضمینکننده عملکرد پایدار حتی در دماهای بالا. ولتاژ سیستم حداکثر ۱۵۰۰ ولت DC مطابق استاندارد IEC.
IV
تولید دو طرفه برق
ضریب بایفیسال Voc: ۹۸±۵٪، Isc: ۸۰±۵٪ و Pmax: ۸۰±۵٪. قدرت BNPI از ۷۷۳ تا ۷۹۰ وات که معادل افزایش حدود ۱۰٪ تولید نسبت به شرایط تکرو است. بازتاب نور از سطوح سفید یا بتن زیر پنل، تولید را به حداکثر میرساند.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی | |
| مدل | JKM700-715N-66HL5-BDV-Z1-AU |
| نوع سلول | N-type Mono-crystalline |
| تعداد سلول | 132 (66×2) |
| ابعاد | 2384 × 1303 × 33 mm |
| وزن | 37.5 kg |
| مشخصات الکتریکی STC | |
| حداکثر قدرت - Pmax | 700 / 705 / 710 / 715 Wp |
| ولتاژ توان - Vmp | 40.42 / 40.53 / 40.65 / 40.77 V |
| جریان توان - Imp | 17.32 / 17.40 / 17.47 / 17.54 A |
| ولتاژ مدار باز - Voc | 48.40 / 48.56 / 48.73 / 48.88 V |
| جریان اتصال کوتاه - Isc | 18.40 / 18.46 / 18.53 / 18.60 A |
| راندمان ماژول | 22.54 / 22.70 / 22.86 / 23.02 % |
| مشخصات الکتریکی BNPI | |
| حداکثر قدرت - Pmax | 773 / 779 / 784 / 790 Wp |
| ولتاژ توان - Vmp | 40.41 / 40.55 / 40.66 / 40.80 V |
| جریان توان - Imp | 19.13 / 19.21 / 19.28 / 19.36 A |
| ولتاژ مدار باز - Voc | 48.47 / 48.59 / 48.72 / 48.85 V |
| جریان اتصال کوتاه - Isc | 20.33 / 20.40 / 20.48 / 20.55 A |
| عملکرد و شرایط کارکرد | |
| تلورانس قدرت | ± 3% |
| مرتبسازی قدرت | 0 ~ + 3% |
| ضریب دمای Pmax | -0.29 %/°C |
| ضریب دمای Voc | -0.25 %/°C |
| ضریب دمای Isc | +0.045 %/°C |
| دمای عملکرد | -40 °C ~ +70 °C |
| حداکثر ولتاژ سیستم | 1500 VDC (IEC) |
| حداکثر فیوز سری | 35 A |
| ضریب بایفیسال (Pmax) | 80 ± 5 % |
| مشخصات مکانیکی | |
| شیشه جلو | 2.0 mm, Anti-Reflection Coating |
| شیشه عقب | 2.0 mm, Heat Strengthened Glass |
| فریم | آنودایز آلومینیوم آلیاژی |
| جعبه تقاطع | IP68 Rated |
| کلاس حفاظت | Class II |
| کلاس آتش IEC | Class C |
| نوع کانکتور | MC4-EVO2 |
| کابل خروجی | 4.0 mm² (+): 400mm , (-): 200mm |
| مشخصات بستهبندی | |
| ابعاد پالت | 1325 × 1121 × 2496 mm |
| تعداد در هر پالت | 33 عدد / پالت |
| تعداد در کانتینر 40 فوت | 594 عدد / 40'HQ |
گواهینامهها و استانداردها
گواهینامه IEC61215:2021
گواهینامه IEC61730:2023
ISO9001:2015 – کیفیت
ISO14001:2015 – محیط زیست
ISO45001:2018 – ایمنی
حفاظت IP68 جعبه تقاطع
کلاس آتش IEC Class C
تحمل بار ۵۴۰۰ پاسکال
تحمل بار عقب ۲۴۰۰ پاسکال
گارانتی ۳۰ ساله خطی
تولید دو طرفه برق
حفاظت Class II
دانلود دیتا شیت محصول
برای مشاهده مشخصات فنی کامل پنل خورشیدی، دیتا شیت را دانلود کنید
دانلود دیتا شیت (PDF)نظرات
