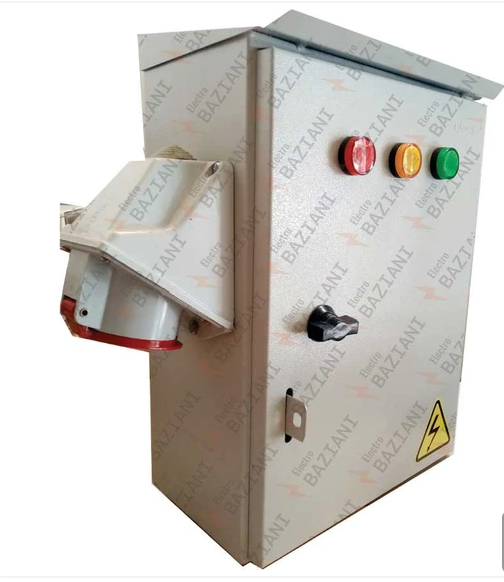

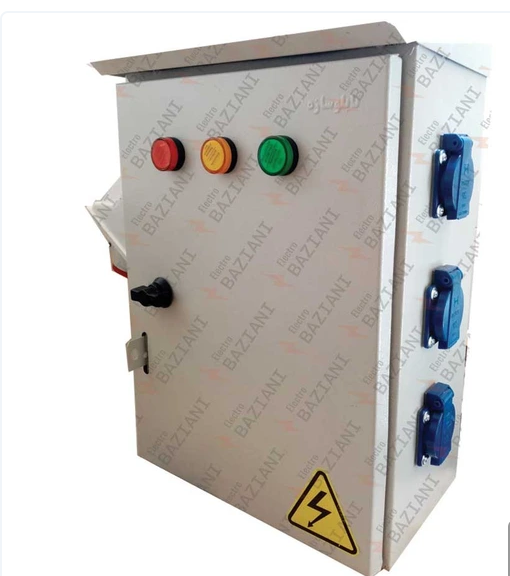

تابلو برق تکفاز توزیع و حفاظت 230 ولت با کلید محافظ جان و سیستم حفاظتی کامل
Single-Phase Electrical Distribution Board 230V with RCCB and Complete Protection System
ناموجود
دیدن محصولات مرتبطتوضیحات
توضیحات تخصصی تابلو برق تکفاز (Single-Phase Electrical Distribution Board)
تابلو برق تکفاز یک مجموعه مهندسیشده برای توزیع، کنترل و حفاظت انرژی الکتریکی 230V AC در سیستمهای مسکونی، اداری و تجاری سبک است. این تابلو بهعنوان نقطه مرکزی مدیریت برق، وظیفه محافظت از مصرفکنندهها در برابر اضافهبار، اتصال کوتاه، نشتی جریان و نوسانات ولتاژ را بر عهده دارد و نقش کلیدی در ایمنی و پایداری شبکه داخلی ایفا میکند.
جدول مشخصات الکتریکی عمومی
| مشخصه | توضیحات |
|---|---|
| نوع سیستم | تکفاز (Single-Phase) |
| ولتاژ نامی | 220–230 ولت AC |
| فرکانس کاری | 50 هرتز |
| جریان نامی تابلو | 32A تا 63A (بسته به طراحی و بار واقعی) |
| نوع شبکه | TT / TN (بسته به محل نصب) |
| درجه حفاظت بدنه | IP30 تا IP65 (داخلی/خارجی) |
| استانداردهای مرجع | IEC 61439 / IEC 60898 / IEC 61008 |
جدول اجزای اصلی تابلو برق تکفاز
| ردیف | جزء | وظیفه فنی |
|---|---|---|
| 1 | کلید اصلی (Main Switch / MCB / MCCB) | قطع و وصل کامل ورودی برق و ایزولهسازی سیستم در شرایط اضطراری یا تعمیرات |
| 2 | کلید مینیاتوری (MCB) | حفاظت هر خط مصرف در برابر اضافهجریان و اتصال کوتاه (معمولاً تیپ B یا C) |
| 3 | کلید محافظ جان (RCCB / RCBO) | حفاظت جان افراد در برابر نشتی جریان (معمولاً 30mA) و کاهش ریسک برقگرفتگی |
| 4 | شینه فاز، نول و ارت | توزیع منظم جریان، کاهش بینظمی سیمکشی و اتصال استاندارد زمین |
| 5 | سرج ارستر (SPD) (اختیاری) | حفاظت تجهیزات در برابر اضافهولتاژهای لحظهای ناشی از صاعقه یا سوئیچینگ شبکه |
| 6 | ترمینالها و کابلکشی داخلی استاندارد | اتصالات ایمن با سطح مقطع متناسب با جریان نامی و رعایت رنگبندی استاندارد |
جدول ویژگیهای حفاظتی
| نوع حفاظت | توضیحات |
|---|---|
| اضافهجریان (Overcurrent) | قطع خودکار در صورت عبور جریان بیش از حد مجاز و جلوگیری از داغشدن سیم و تجهیزات |
| اتصال کوتاه (Short Circuit) | واکنش سریع برای جلوگیری از آسیب شدید و کاهش ریسک آتشسوزی |
| نشتی جریان (Earth Leakage) | حفاظت از جان افراد در برابر برقگرفتگی با قطع مدار در جریان نشتی |
| اضافهولتاژ (Surge) (در صورت وجود SPD) | کاهش آسیبهای ناشی از نوسانات شدید ولتاژ و پالسهای لحظهای |
| حفاظت حرارتی (وابسته به تجهیز) | کاهش ریسک افزایش دما و عملکرد خارج از محدوده ایمن در برخی تجهیزات حفاظتی |
جدول کاربردهای متداول
| حوزه استفاده | توضیحات |
|---|---|
| مسکونی و ویلا | توزیع ایمن برق، تفکیک مدارها و حفاظت تجهیزات خانگی |
| اداری و تجاری | مدیریت خطوط روشنایی و تجهیزات الکترونیکی و کاهش توقف کار |
| سیستم UPS و برق اضطراری | تابلو ورودی/خروجی سانورتر، تفکیک بارهای ضروری از غیرضروری |
| سیستم خورشیدی | توزیع برق AC خروجی اینورتر و حفاظت خطوط مصرف |
| تجهیزات حساس | دوربین مداربسته، شبکه، IT و تجهیزات کنترلی |
جدول مزایای فنی تابلو برق تکفاز
| مزیت | توضیح |
|---|---|
| افزایش ایمنی | حفاظت همزمان تجهیزات و کاربران با ساختار حفاظتی استاندارد |
| نظم کابلکشی و تفکیک مدارها | تفکیک اصولی خطوط مصرف و تسهیل عیبیابی و سرویس |
| توسعهپذیری | امکان افزودن مدارهای جدید و ارتقای ظرفیت مطابق نیاز پروژه |
| سازگاری کامل | مناسب برای UPS، اینورترهای هیبرید و سیستمهای خورشیدی |
| کاهش ریسک خرابی | کاهش آسیب به تجهیزات حساس در برابر خطاهای الکتریکی و نوسانات |
نکته مهندسی مهم
طراحی تابلو برق تکفاز باید بر اساس جریان واقعی بار، نوع مصرفکننده (موتوری، مقاومتی یا الکترونیکی)، شرایط محیطی و هماهنگی حفاظتی بین کلیدها انجام شود. انتخاب نادرست کلید، سطح مقطع کابل یا نبود حفاظتهای لازم، میتواند کل سیستم را در شرایط بحرانی ناپایدار و پرریسک کند.
